kW级氨环路热管—大功率卫星可展开式辐射器研制及试验运行圆满成功

经过长达半个月的大气环境和真空罐测试，我公司研制的大功率卫星辐射器­—氨环路热管，突破了现有的技术瓶颈，可以在kW级的热负荷下保持长期、稳定、安全、高效运行。经过上海微小卫星创新研究院相关专家组的评审评议，该技术已达到国内领先国际先进水平。

图1大功率卫星辐射器冷凝器侧示意图

图2大功率卫星辐射器蒸发器侧示意图

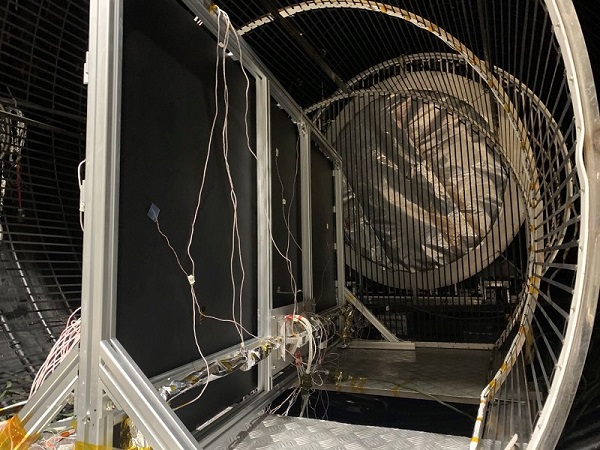

图3大功率卫星辐射器真空罐测试封罐示意图

图4是大功率卫星辐射器测试情况。其中测点17是热源的温度，测点1是蒸发器温度，2是蒸发器出口温度，沿着蒸发器-气体管线-冷凝器-液体管线布置测点3到14。测点15为蒸发器入口温度，16为储液罐温度。由图可以发现热源功率为200W时，环路热管可以在20分钟内较快的启动。由图可以看到，热负荷从200-1000W的变功率运行，环路热管可以较快的响应并达到稳定运行。

图4大功率卫星辐射器大气环境测试情况

图5稳定运行时蒸发器进出口温差和环路热管热阻变化情况

随热负荷增加，蒸发器进出口温差呈现增加的趋势。与之相反，环路热管热阻呈现降低的趋势。在热负荷为1000W时，最大蒸发器进出口温差12.217℃。在热负荷为950W时，最小的环路热管热阻为0.00539℃/W。这与热负荷为1000W时，环路热管热阻为0.00541℃/W差别不大。在热负荷为330W时，最大环路热管热阻为0.01088℃/W。我们可以看到，环路热管的传热性能非常好。在热负荷为330W时，最小蒸发器进出口温差4.247℃。
